Gruppo TG024000 RIDUTTORE SD2/1

TG024000 REDUCTION INVERTER DIFFERENTIAL GEAR BOX Mod. SD2/1


  • Uno o due rapporti in marcia avanti ed uno retro One or two forward speeds and a reverse one
  • Coppia massima trasmessa all’uscita 1.000 Nm Out-put maximum torque: 1.000 Nm


Ideato per l'utilizzo nel settore delle autovetture di piccola cilindrata con potenza fino a 50 HP. Questo gruppo provvisto di due marce avanti consente di sfruttare al massimo la potenza del motore, avendo a disposizione rapporti di riduzione ideali per le diverse condizioni di impiego. La leggerezza del gruppo consente, in concomitanza ai cuscinetti impiegati, un basso assorbimento di energia, mentre la dentatura elicoidale degli ingranaggi in acciaio, offre silenziosità  di funzionamento e maggiore potenza trasmissibile.

Expressly developed and manufactured in the field of small engine cars up to 6 HP.

The gear box 24000, with two forward speeds, allows making full use of the engine power, thanks to the ideal drive gear ratios in the different use conditions.

The device lightness, together with the special bearings, makes low energy consumption possible, in the meanwhile the helical lapped toothing of the gear units, carried out by special steel hardening material, reduces the noise level, as well the transmittable power reliability.



RAPPORTI MASSIMI DI RIDUZIONE R=1:29 ~ 1:14,5

STANDARD DRIVE GEAR RATIOS: R=1:29 ~ 1:14,5

PESO SENZA ACCESSORI 12Kg

WEIGHT WITHOUT ANY ACCESSORY UNITS: 12 Kg



Coppia massima trasmessa 1000 Nm

Out-put maximum torque: 1.000 Nm



Brochure
Brochure

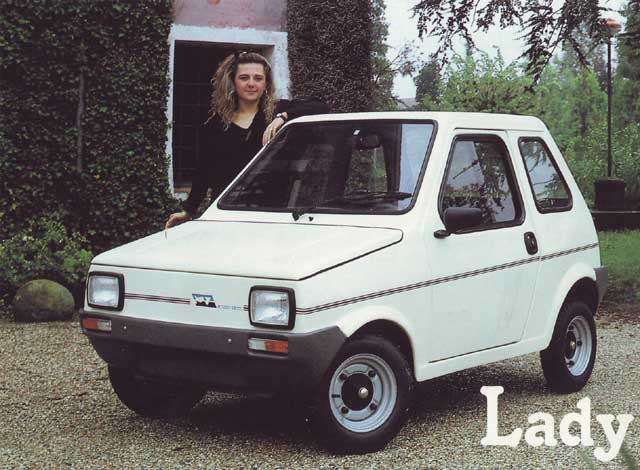

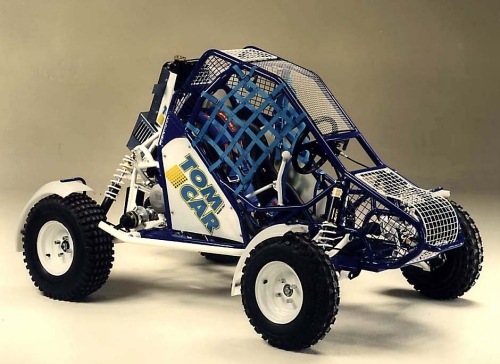

Several applications

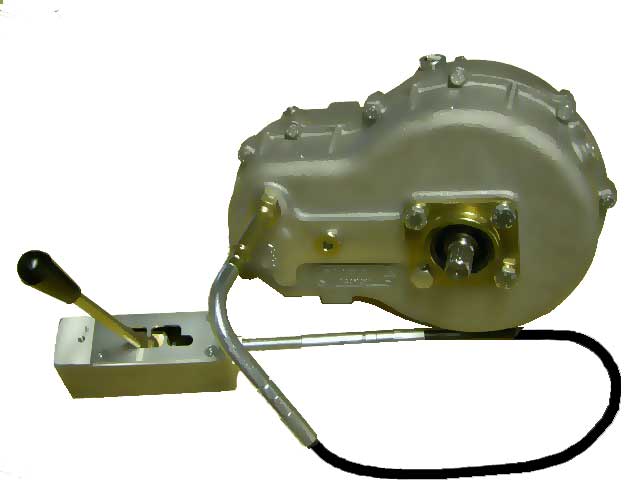

Esempio di riduttore SD2/1 completo di comando a distanza per la selezione delle marce con o senza differenziale (optional bloccaggio del differenziale)
Clicca Per Ingrandire
Clicca Per Ingrandire

Exploded drawing

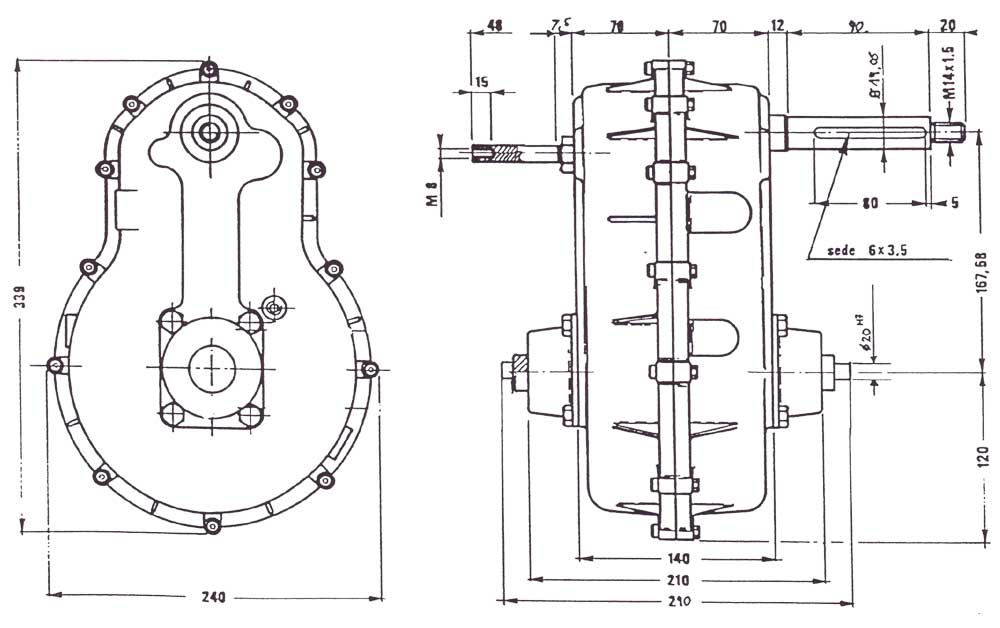

Technical drawings Clicca Per Ingrandire
